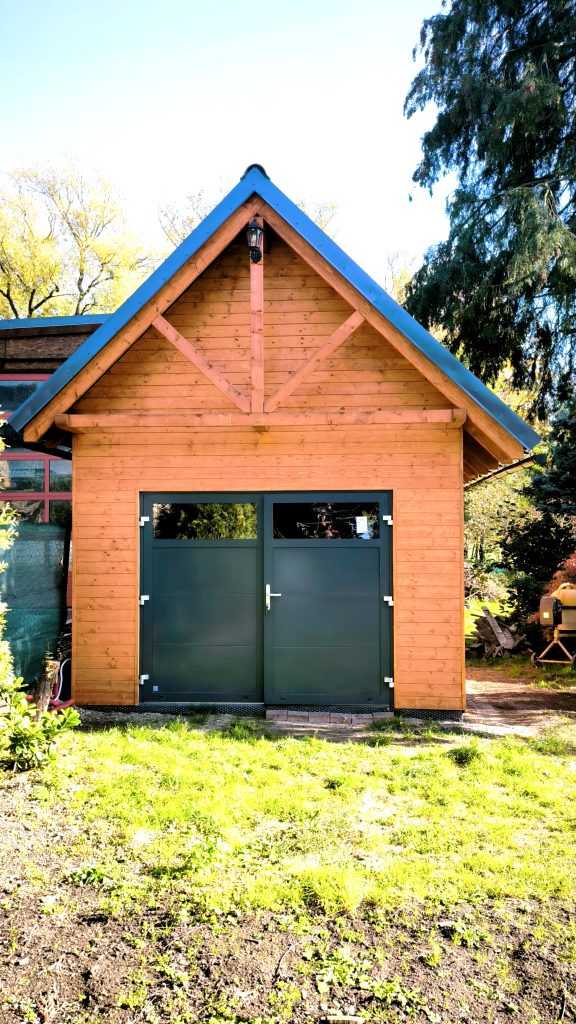

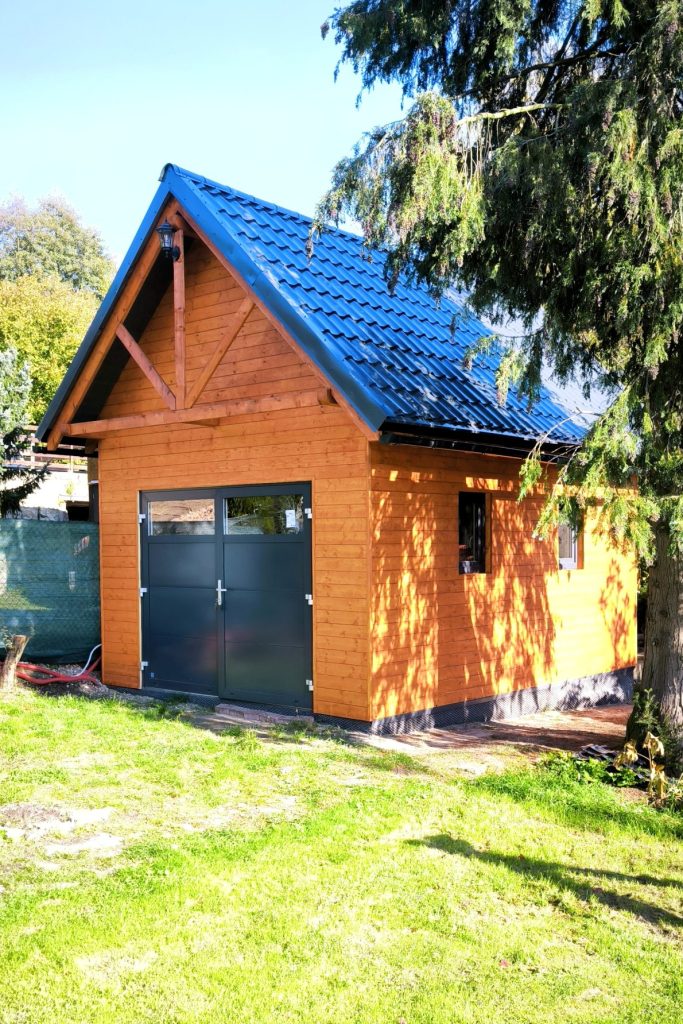

Dřevěná dílna o rozměrech 5x3,7 m

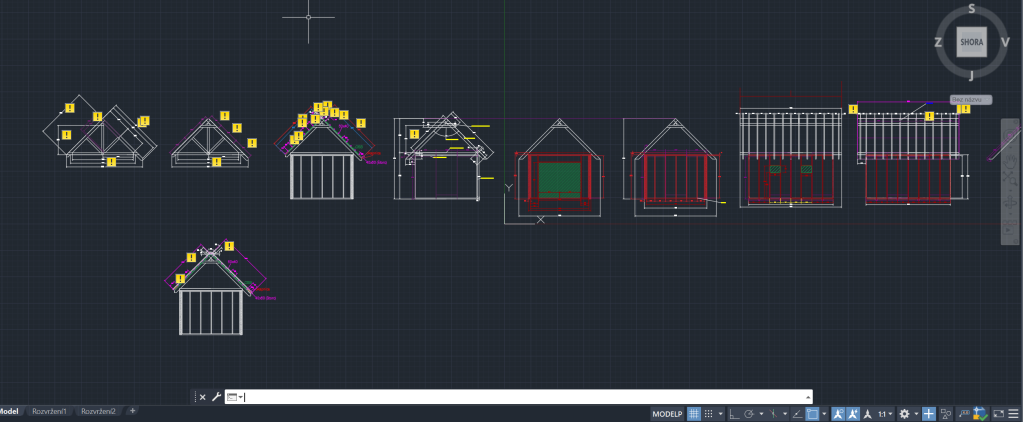

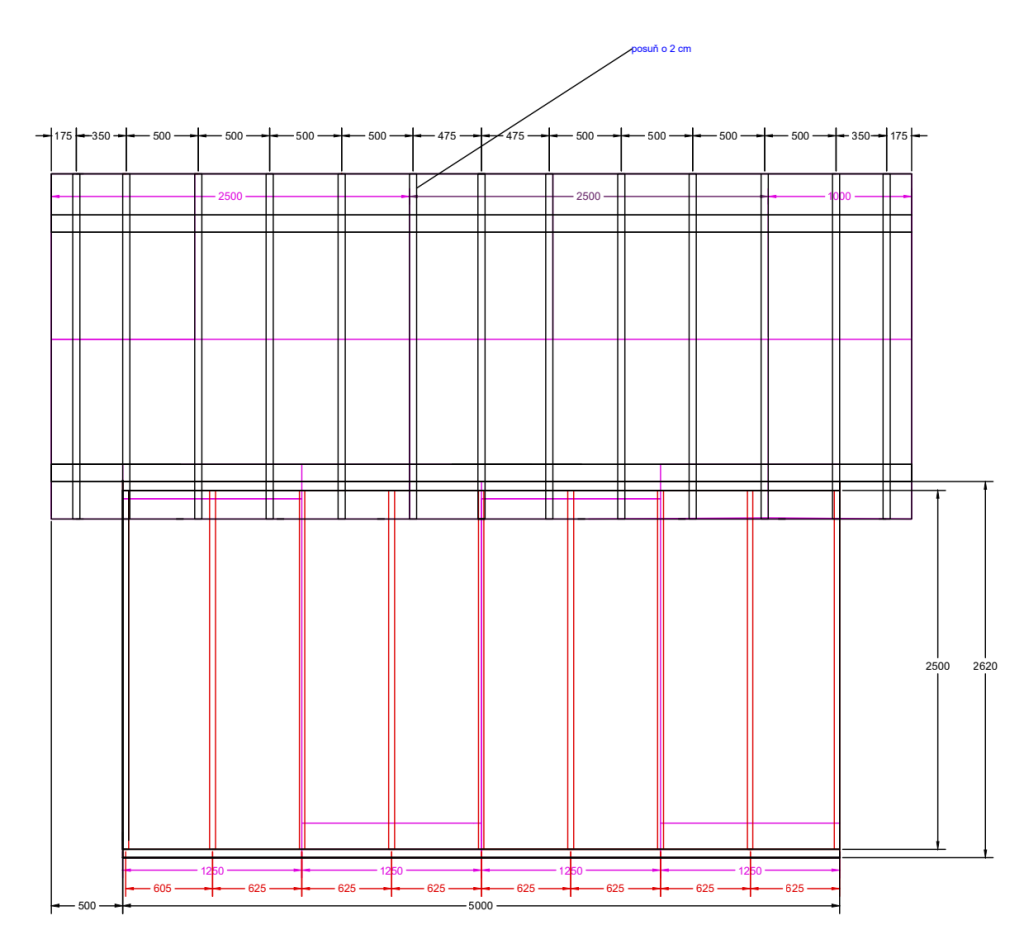

5 měsíců stavby svépomocí podle modelu amerického domu. Projekt jsem si udělal v auto CADu a níže přikládám rozvržení ke stažení v DWG formátu. Celková cena 200 000 Kč.
POSTUP NÍŽE
1. KONSTRUKCE
14 dní
Materiál:
Latě o rozměrech:
120x40x5000 mm cca 70 kusů.

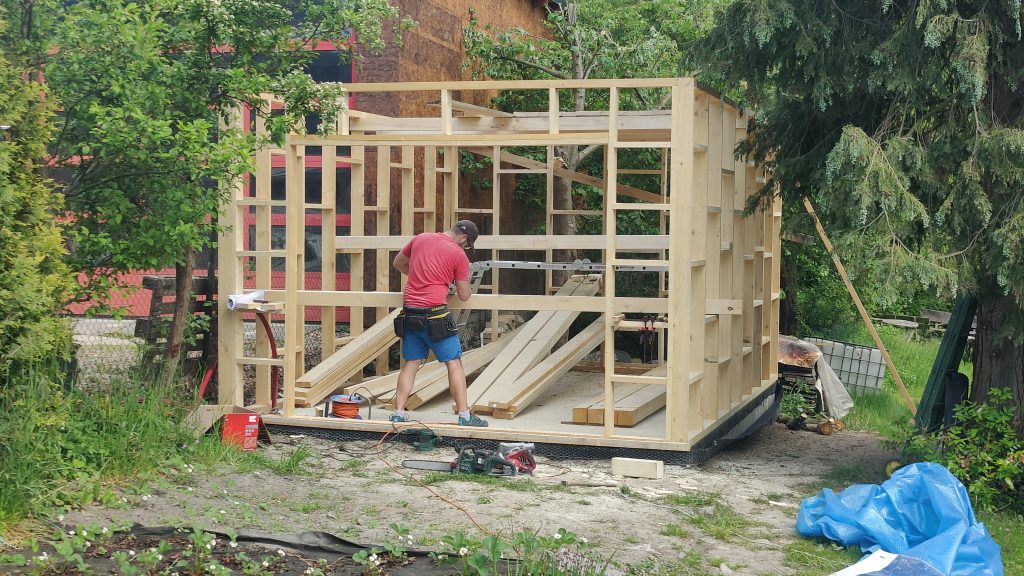

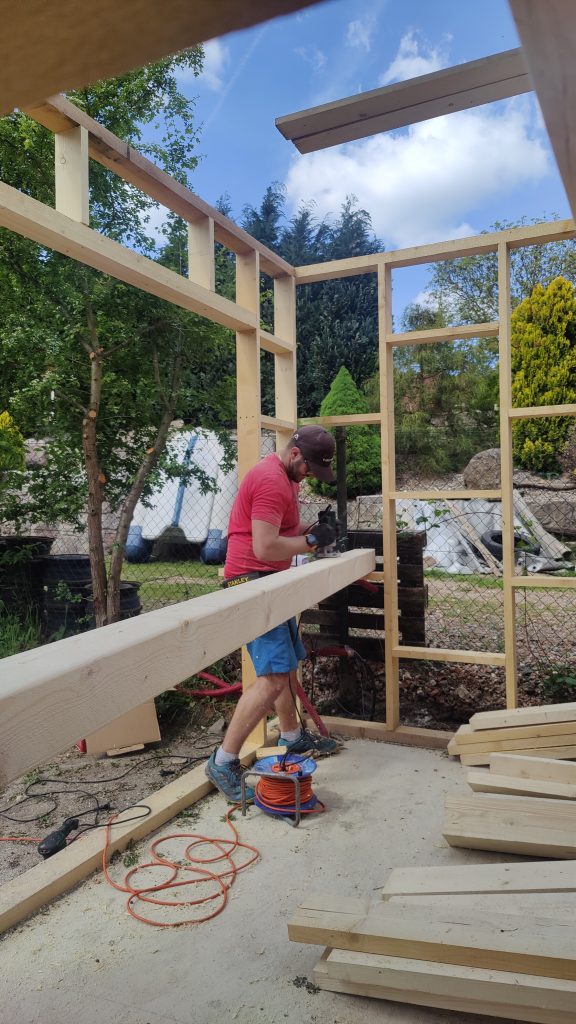

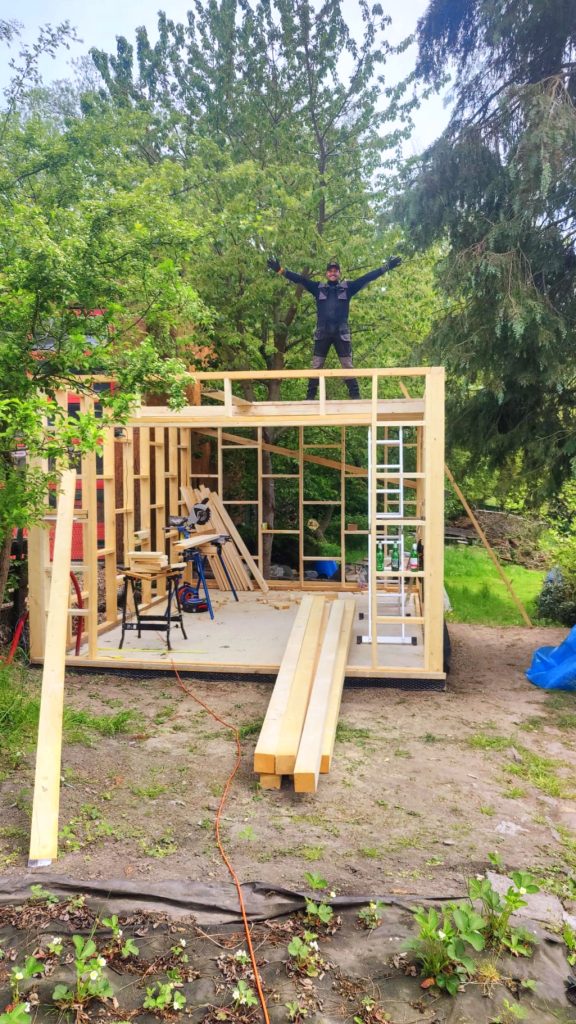

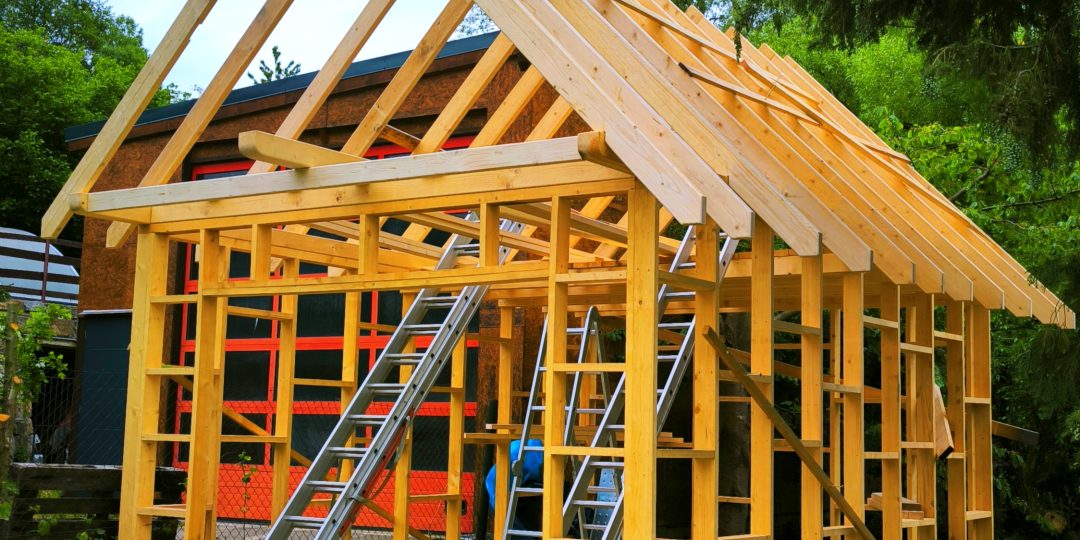

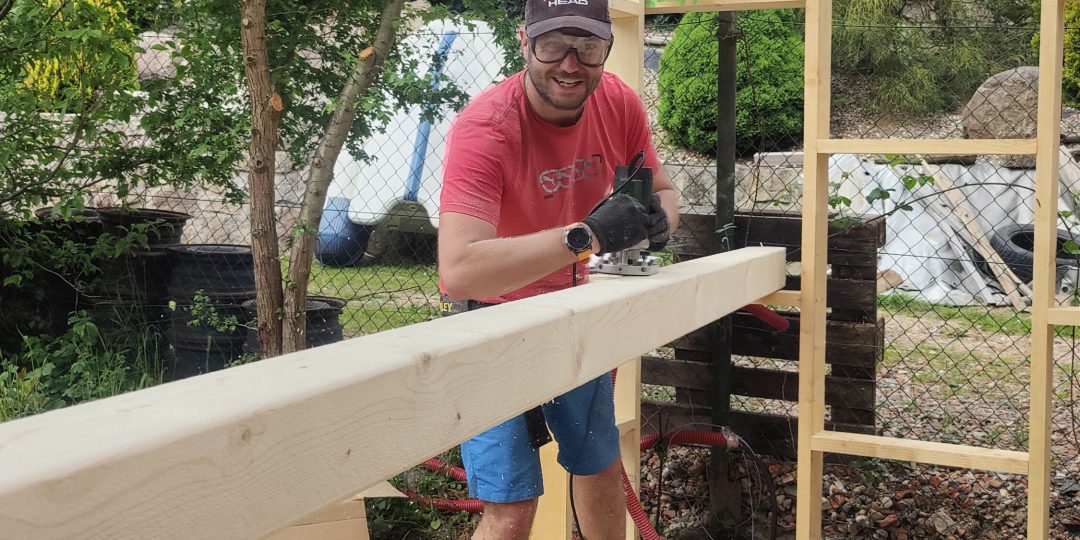

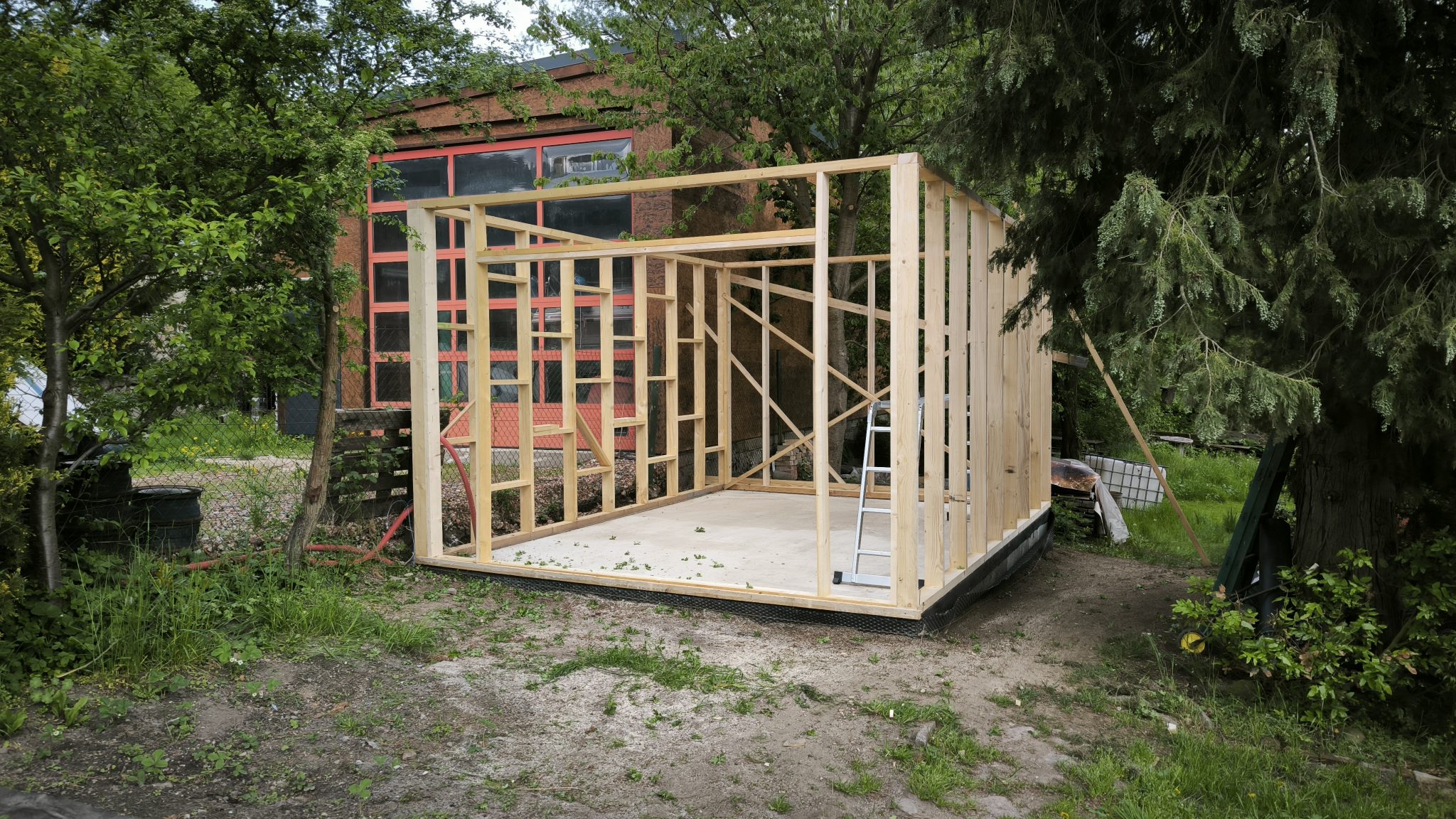

Konstrukci dílny jsem dělal přesně podle vzoru tak, jak se staví americké dřevostavby. Fór je v tom, že to lze vše řešit v jednom člověku bez jakékoli pomoci ostatních. Bočnice i předky jsem vyráběl na zemi a poté postupně zvedal. Stavba je připevněna zavitovými tyčemi pomocí chemické kotvy.
2. POZEDNICE
Materiál:
trám o rozměrech 120x120x6000 mm

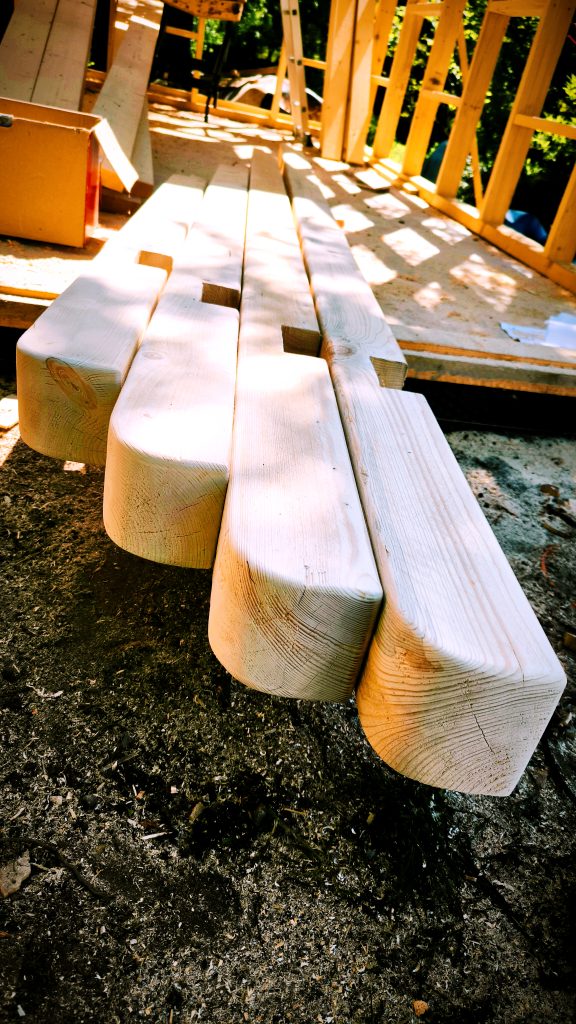

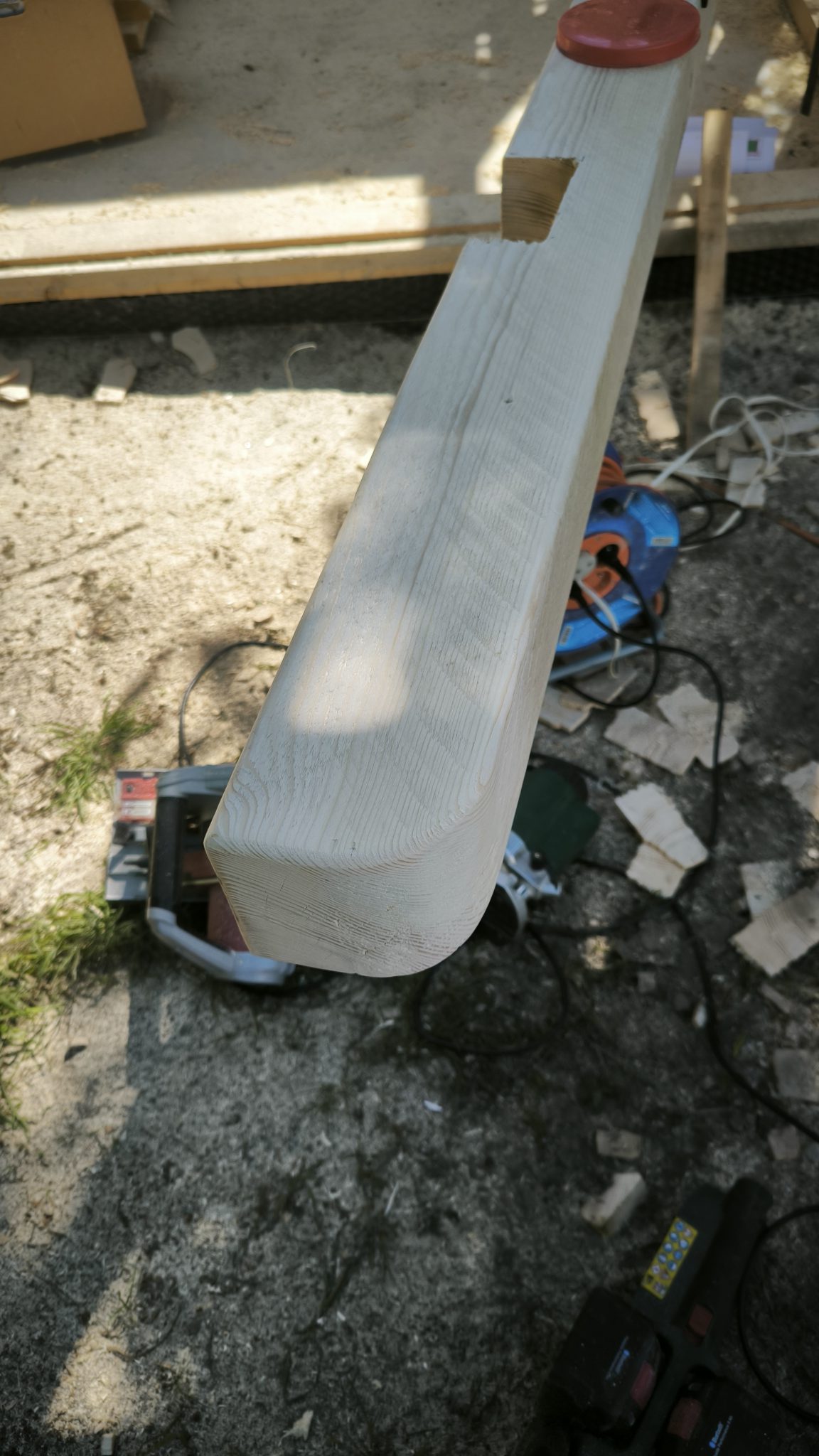

Podzednice je hlavní pevnostní část stavby a tedy dimenzoval jsem ji trámy 120×120 mm, které jsem plátoval tesařským spojem. Pro spojení se stavbou jsem zvolil závitové tyče a tesařské vruty. Po obou stranách se předstazená střecha aby nepřšelo na dřevěnou konstrukci.

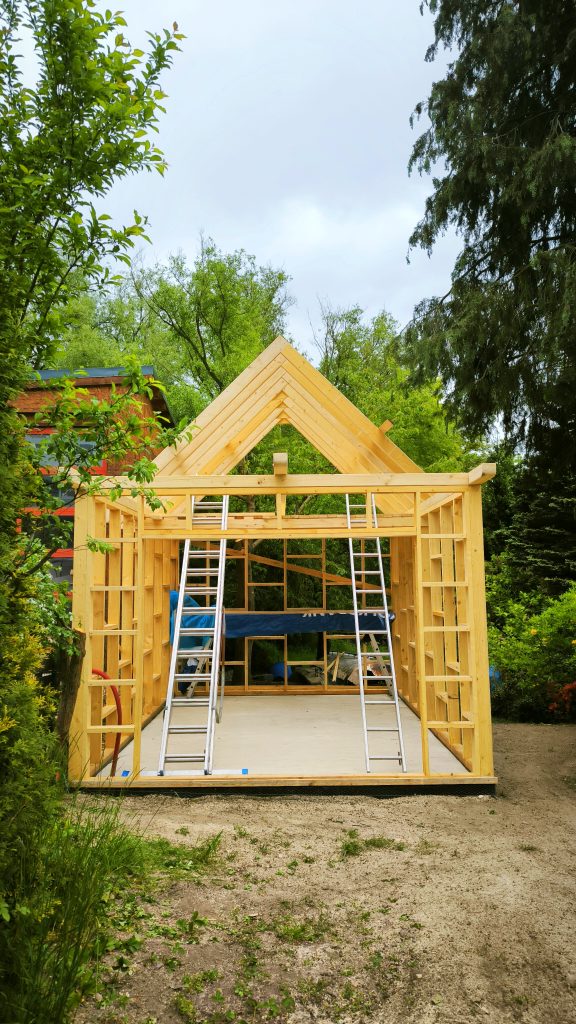

3. KROV
Materiál:
Prkna o rozměrech 120x40x5000 mm v počtu 16 ks.
Pro spojení s podzednicí vyřezány sedla.
V horní části spojeno hambalky a hodním trámovým o rozměrech 120x120x 6 000 mm.

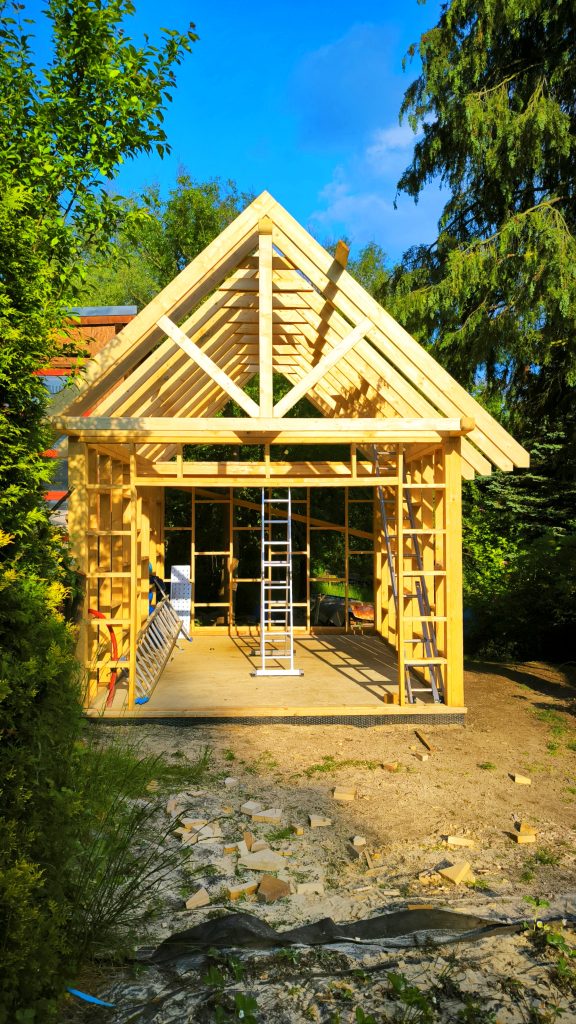

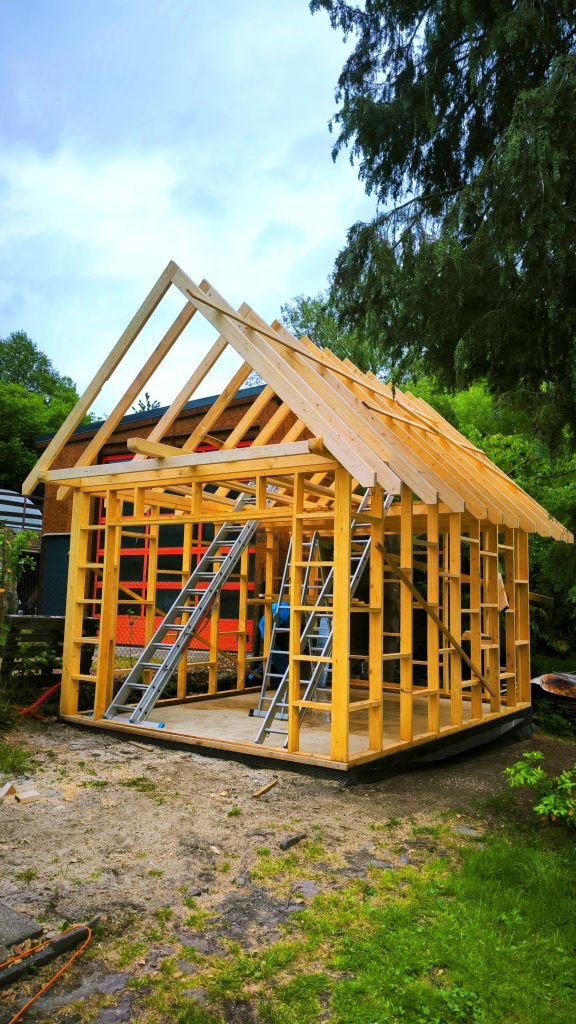

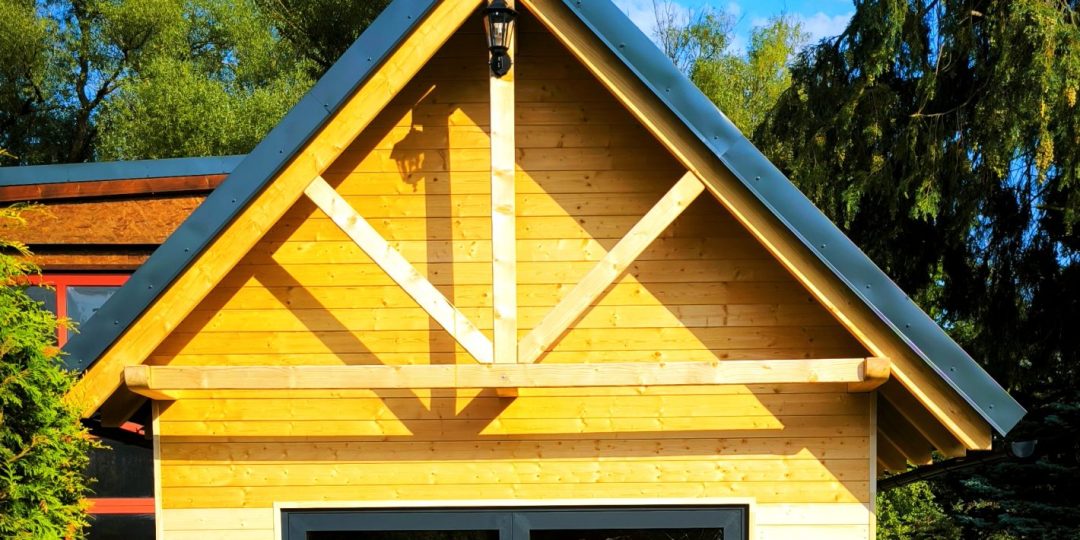

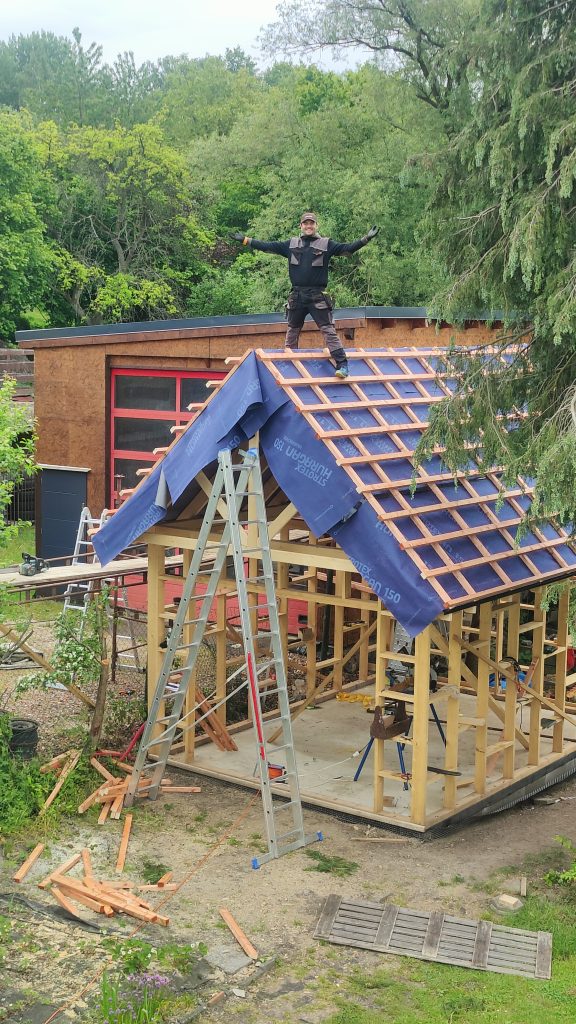

Krovy jsem dělal klasické áčka, tedy vazníky, které jsem v horní části spojoval hambalky. Pro pevnost ve vodorovném směru vzad a v před jsem nad hamablky vsunul střešní trám. Ten ostatně stejně jako podzednice tvoří pak hezký pohled na přední stranu dílny. Krokve jsou položeny na podzednici pomocí vyřezaných sedel. Tady se musím pochválit, vše jsem dělal motorovkou a byla to pro mne první zkušenost.

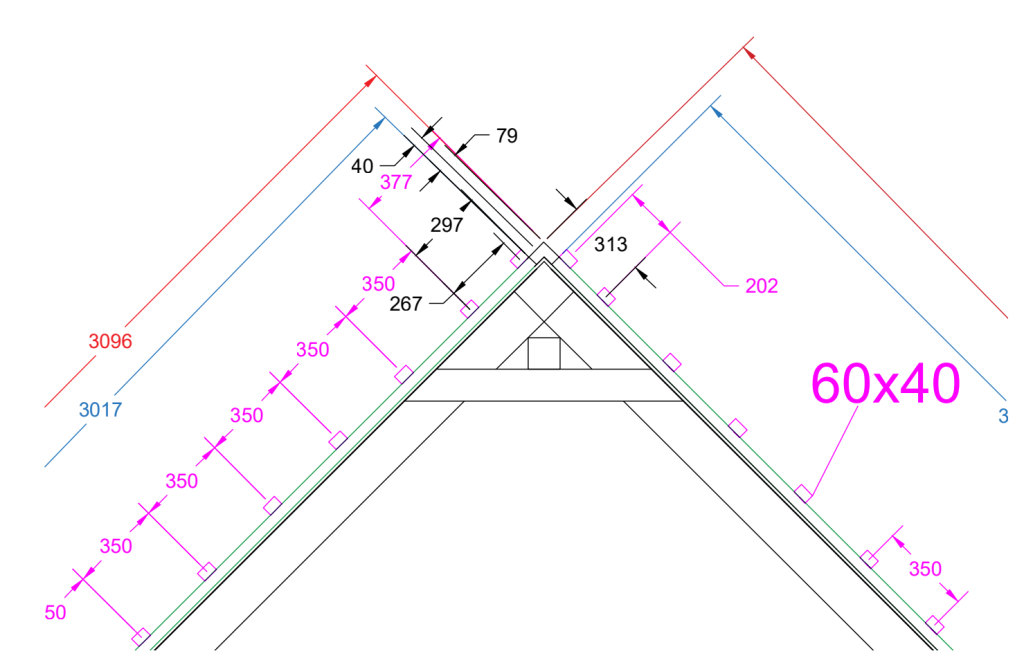

4. PODSTŘEŠNÍ ČÁST
Materiál:

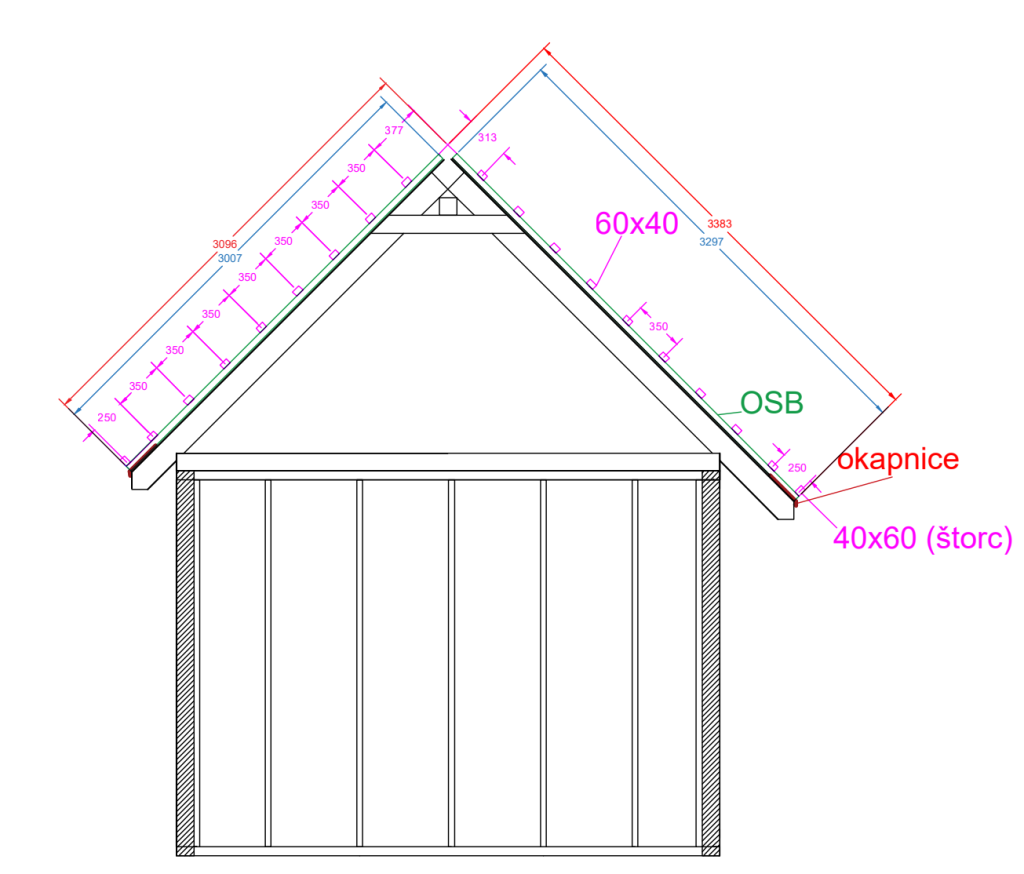

pojistná hydroizolace a klasické latování o rozměrech latí 60x40x5000 mm

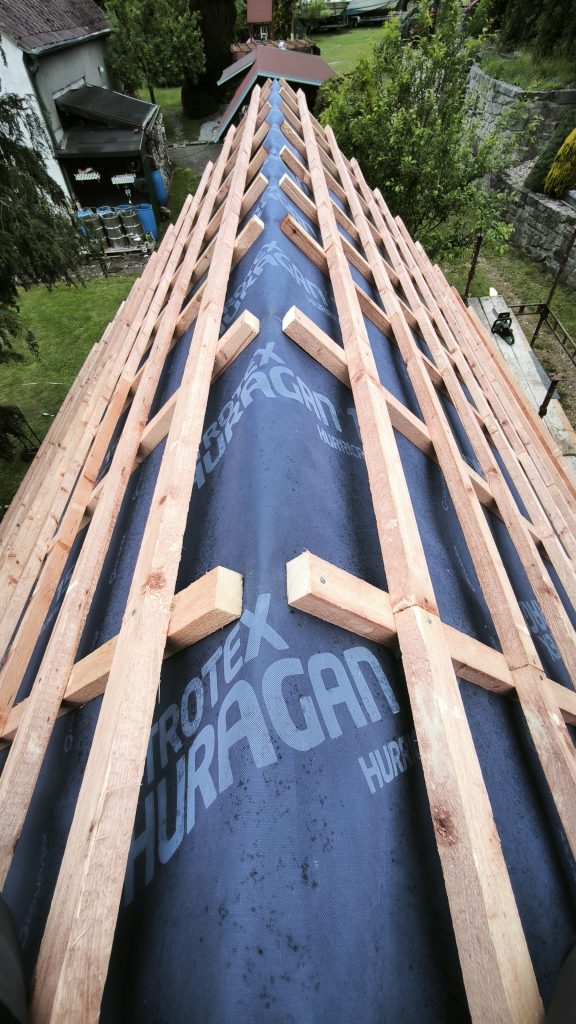

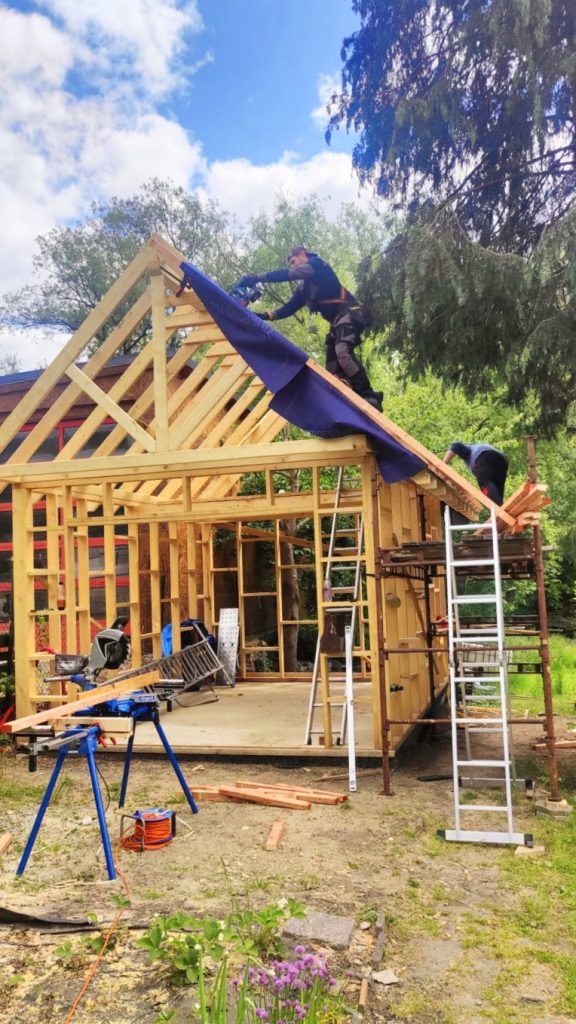

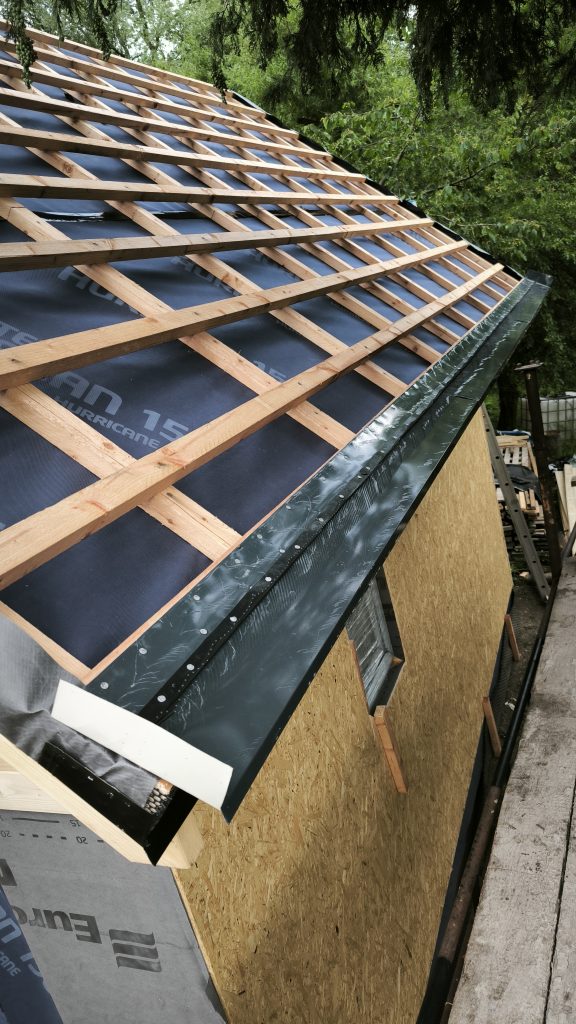

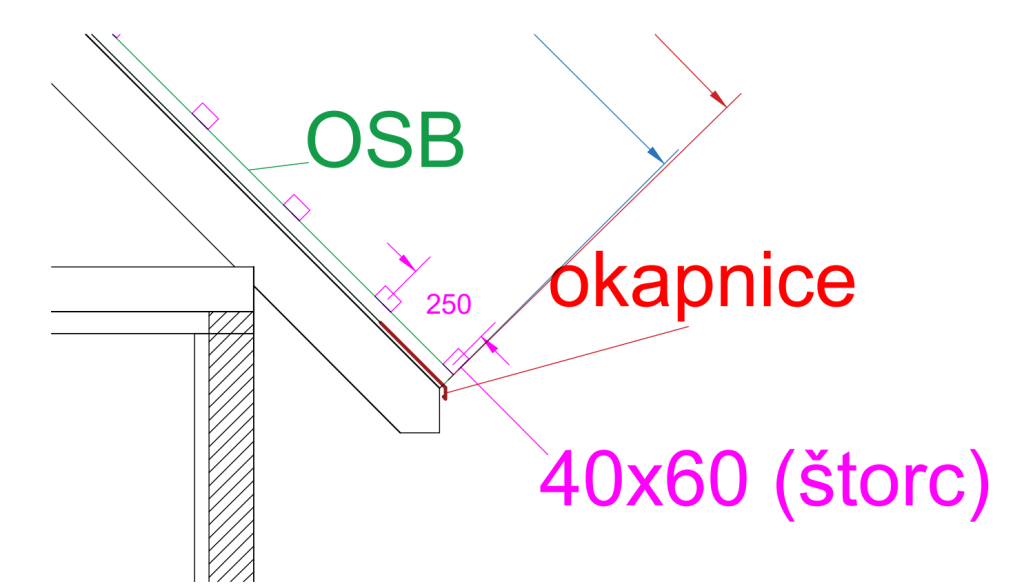

Okapnice, okapničky a podstřešní hydroizolační folie. To vše pod střechu patří. Nechybí samozřejmě ani kartáče pro blokování vstupu ptactva a drobné zvěře pod krytinu. Zakončeno laťováním s klasickou roztečí.
5. KRYTINA
Materiál:

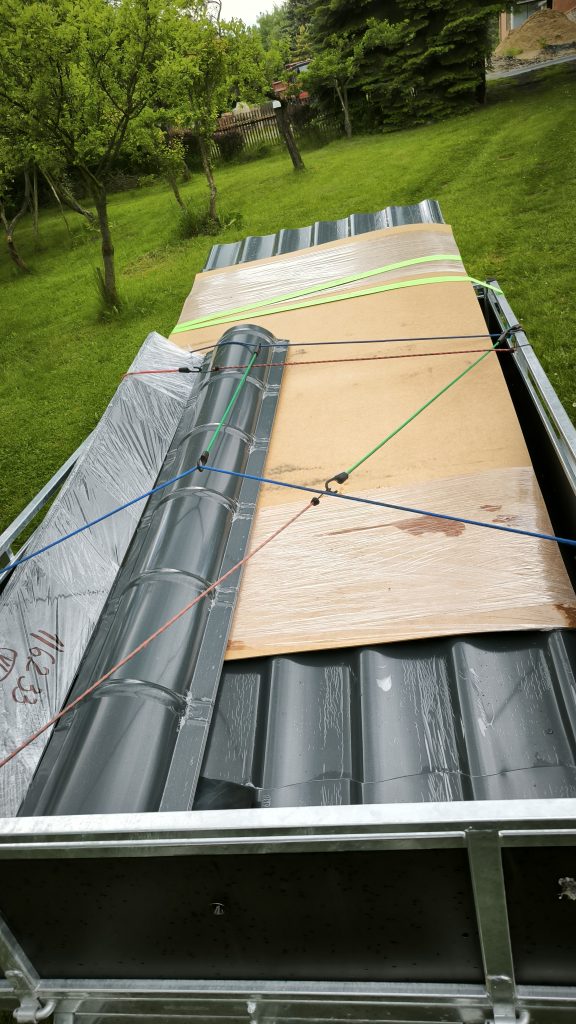

Evrolna od Evromatu. Celkem 12 kusů plechu.

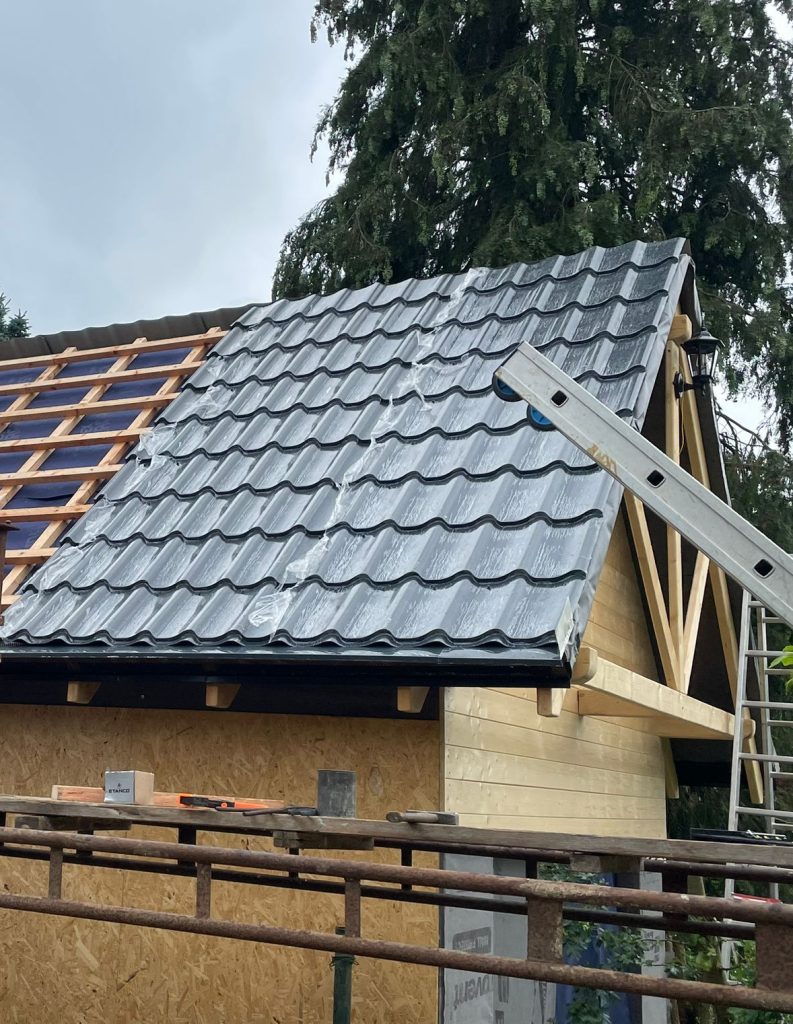

Výběr střechy byl jasný, co nejlevněji, nejlehčeji a hlavně aby vydržela. Tohle všecho evrovlna splňuje.

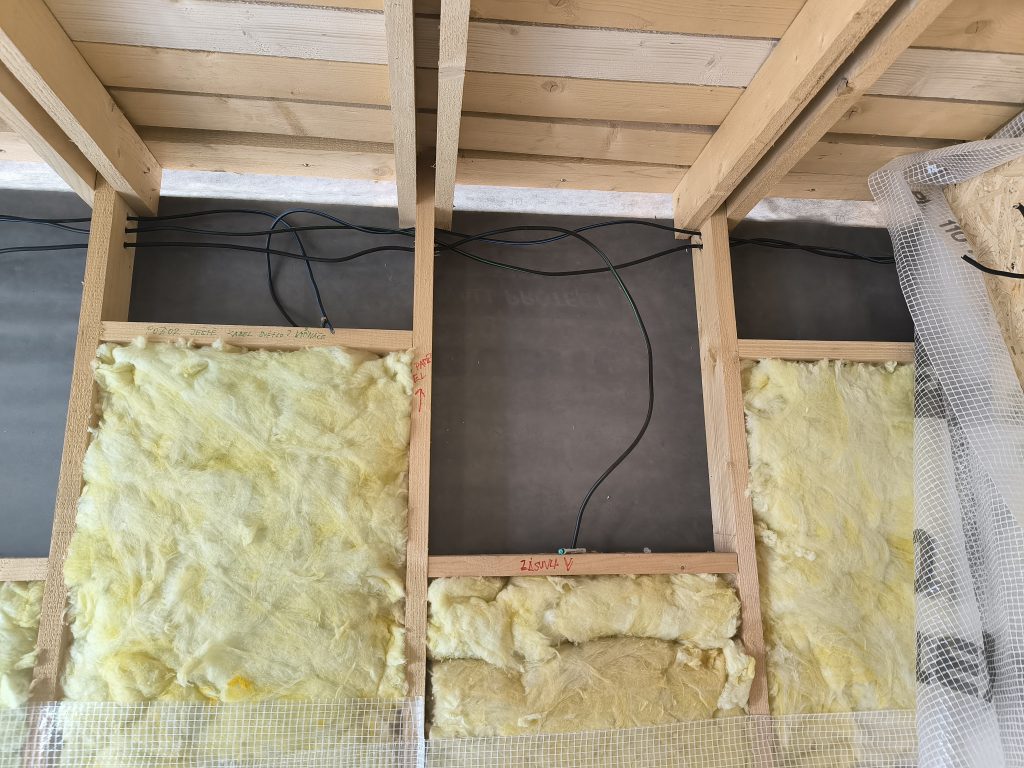

6. STĚNY, IZOLACE, ROZVODY
Materiál:
stěny řešeny pomocí palubek o rozměrech 121x19x4000 mm
v interieru parobrzda a vně kontrukce izolace DekWood a polystyren.

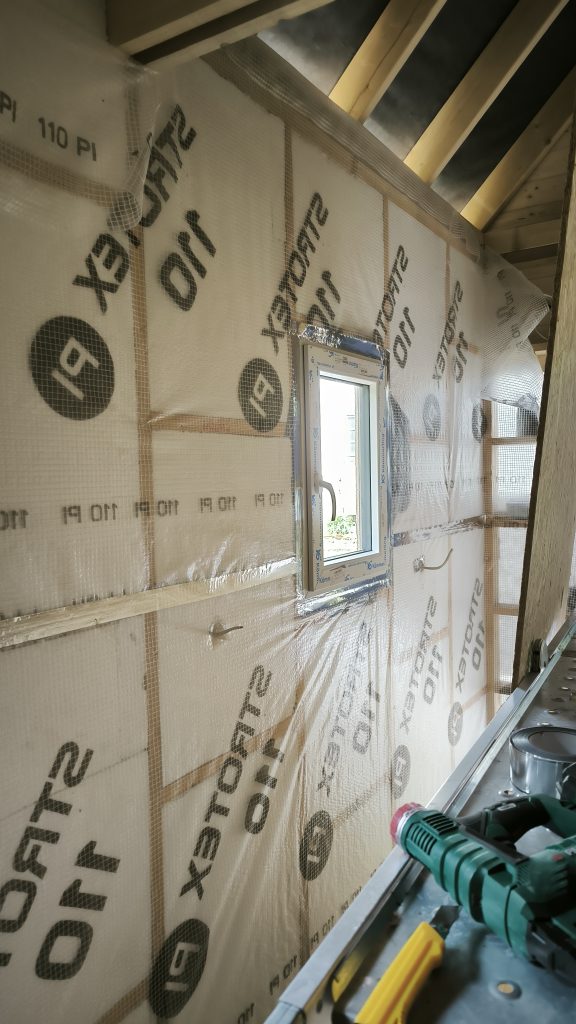

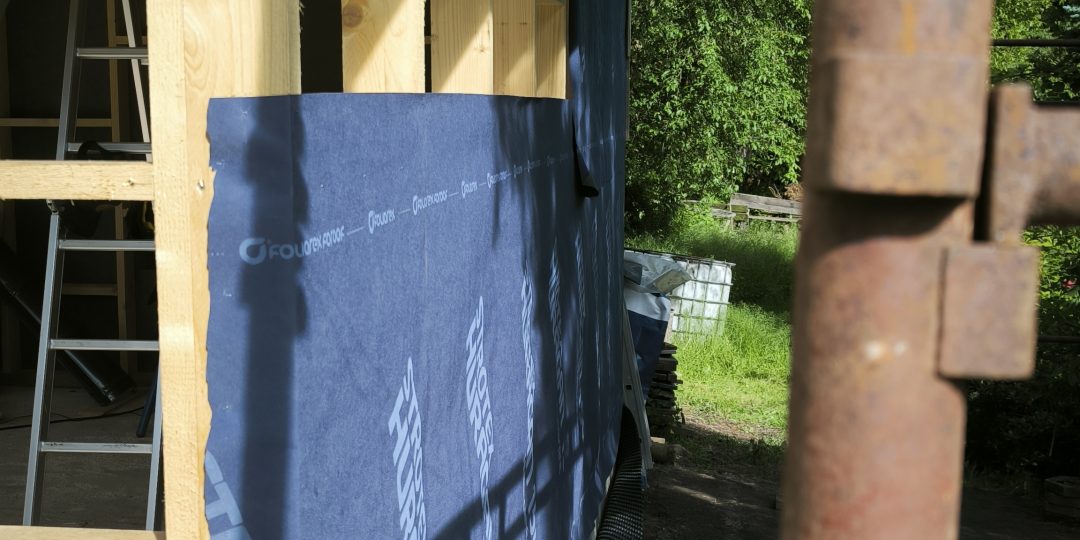

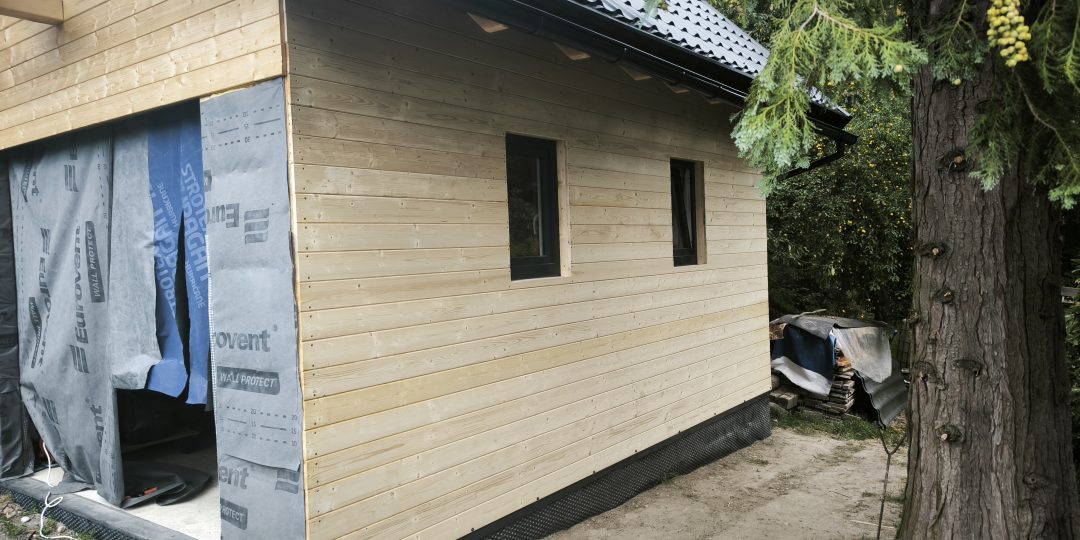

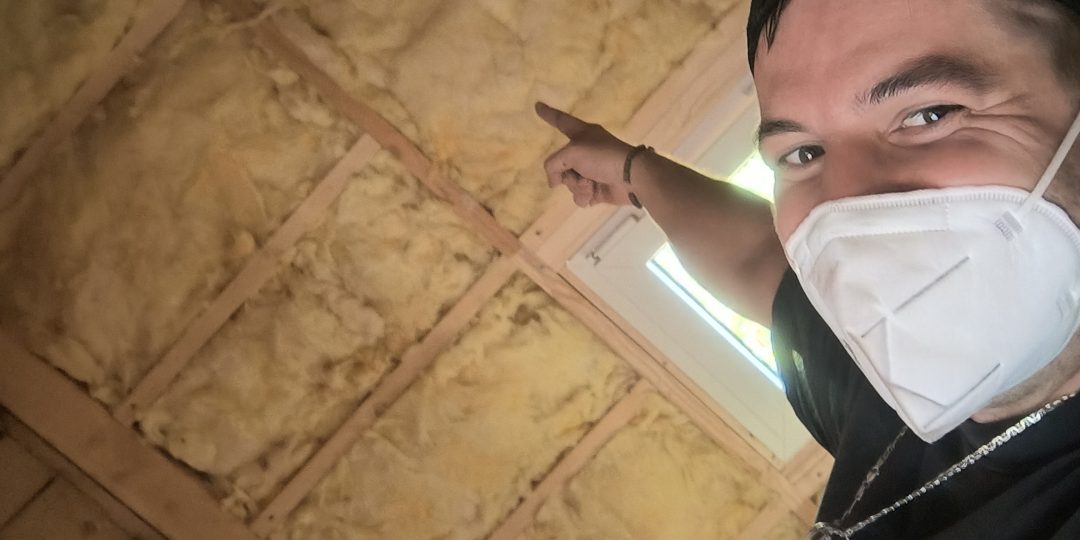

Pro mne nejhorší část z celé stavby. Izolace pálila a kousala. Ve se odehrávalo ve vysoké výšce a samozřejmě ihned jsem zakomponovovával rozvody elektřiny. Vše zaklopeno OSB deskou, ale přetím jsem prostor uzavřel parotěsnou folií. Tj. interiér. Z venku jsem dával folii proti větru a zaklápěl palubkama a to se naopak dělalo krásně.
7. OKNA, DVEŘE A ATTIKA
Materiál:
okna: 3 ks od firmy nejlevnejší okna

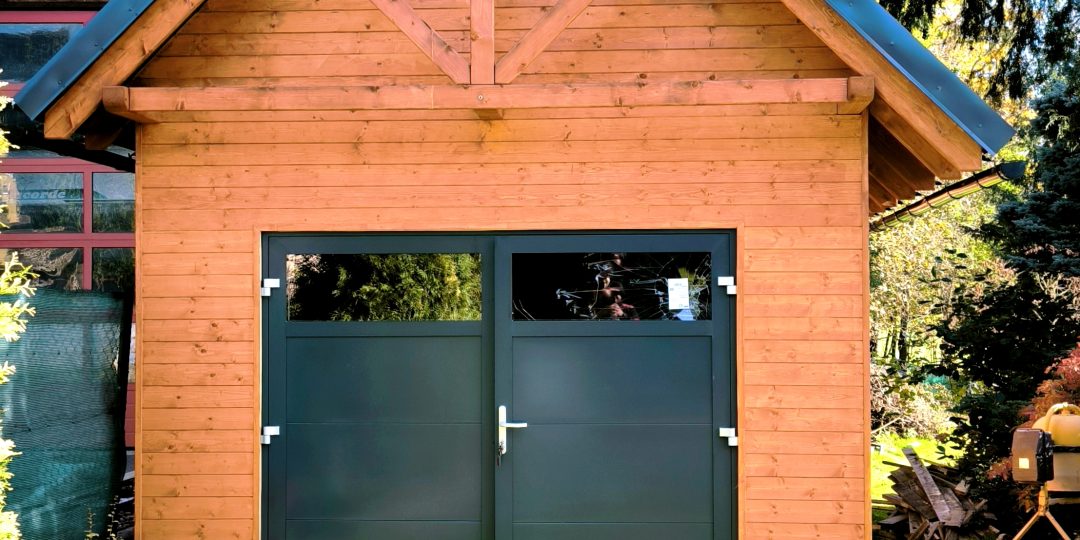

dveře: Macek okna
Pro mne nejhorší část z celé stavby. Izolace pálila a kousala. Ve se odehrávalo ve vysoké výšce a samozřejmě ihned jsem zakomponovovával rozvody elektřiny. Vše zaklopeno OSB deskou, ale přetím jsem prostor uzavřel parotěsnou folií. Tj. interiér. Z venku jsem dával folii proti větru a zaklápěl palubkama a to se naopak dělalo krásně.
